ماكينة لحام البقع بالليزر النبضي: دليل التوصيل الدقيق

نشر أ ماكينة لحام البقع بالليزر النبضي يُعدّ هذا النهج التصنيعي الأمثل للتطبيقات التي تتطلب عزلًا حراريًا فائقًا، وقوة وصلات موضعية، وأقل تشوه ممكن في المنطقة المتأثرة بالحرارة. على عكس أنظمة الليزر ذات الموجة المستمرة التي تُصدر شعاعًا متواصلًا من الطاقة الحرارية، تُطلق تقنية الليزر النبضي دفعات طاقة منفصلة وعالية القدرة، تفصل بينها فترات تبريد مضبوطة. جينان Allwin CNC Machinery Co.، Ltd. (Fwincnc)تستخدم أنظمة الربط بالليزر الدقيقة لدينا بنية متقدمة لتشكيل النبضات لتلبية متطلبات التفاوتات الدقيقة الصارمة في الربط التي تتطلبها الإلكترونيات والأجهزة الطبية وتصنيع المجوهرات وتجميع الأجهزة الدقيقة.

1. الميكانيكا الفيزيائية: كيف تعمل عملية اللحام النقطي بالليزر النبضي

النواة التشغيلية لـ ماكينة لحام البقع بالليزر النبضي تعتمد هذه التقنية على إرسال نبضات ضوئية عالية الكثافة خلال أجزاء من الثانية. وتقوم هذه العملية بتحويل الطاقة الكهربائية إلى طاقة ضوئية مركزة، مما يؤدي إلى تركيز الشعاع على بقع ضوئية بأقطار صغيرة تتراوح من 0.1 مم إلى 2.0 مم.

عندما تصيب نبضة ليزر واحدة الركيزة المستهدفة، ينصهر المعدن السطحي الموضعي فورًا، مُشكِّلًا بركة منصهرة دقيقة. بين النبضات، ينخفض ​​خرج الليزر إلى الصفر، مما يسمح للركيزة المعدنية الموصلة المحيطة بامتصاص الحرارة بسرعة. يمنع هذا التبديد الحراري السريع تراكم الحرارة على سطح قطعة العمل، مما يُزيل التشوه الهيكلي، وأكسدة السطح، وتشققات الإجهاد الداخلية التي عادةً ما تُصيب لحام TIG التقليدي أو لحام المقاومة النقطية.

2. معايير النبض الحرجة التي تحدد سلامة اللحام

لتحسين ماكينة لحام البقع بالليزر النبضي بالنسبة لملامح سبائك محددة، يجب على المهندسين برمجة أربعة متجهات طاقة مترابطة داخل وحدة التحكم في النظام:

ذروة طاقة النبض

تُقاس القدرة القصوى بالكيلوواط (kW)، وهي تمثل أقصى خرج ضوئي يتم تحقيقه خلال مدة النبضة. وتُعدّ القدرة القصوى العالية ضرورية للتغلب على انعكاسية سطح المعادن غير الحديدية الموصلة، مثل النحاس والذهب والألومنيوم والفضة، عند اصطدام الشعاع الأولي بها.

مدة النبضة (عرض النبضة)

يُقاس زمن النبضة بالمللي ثانية (عادةً من 0.1 مللي ثانية إلى 20 مللي ثانية)، وهو يُحدد عمق التوصيل الحراري في سطح التلامس. تُتيح المدد الأقصر (أقل من 2 مللي ثانية) تثبيت السطح وربط الأسلاك الرقيقة دون حدوث انصهار، بينما تُتيح المدد الأطول اختراقًا أعمق في ثقوب التوصيل على ألسنة المعدن الهيكلية.

معدل تكرار النبضات (معدل التكرار)

يُقاس التردد بالهرتز (Hz)، وهو يحدد عدد نبضات الليزر الفردية التي تُطلق في الثانية الواحدة. تُستخدم الترددات المنخفضة (من 1 هرتز إلى 5 هرتز) لتحديد موضع البقعة يدويًا باستخدام المجهر، بينما تُمكّن الترددات العالية (من 10 هرتز إلى 50 هرتز) من إجراء لحام التماس المتداخل والمستمر على منصات CNC الآلية.

تشكيل شكل موجة النبض

متقدم Fwincnc تتيح ماكينات اللحام النبضية إمكانية تخصيص شكل النبضة نفسها (مثل التصاعد التدريجي، أو الموجة المربعة، أو التنازل التدريجي). ويؤدي خفض الطاقة تدريجيًا في نهاية النبضة إلى إبطاء معدل تصلب حوض اللحام المنصهر، مما يمنع حدوث انكماش وتشققات ساخنة في السبائك الحساسة.

مقارنة فنية: اللحام بالليزر النبضي مقابل اللحام النقطي المقاوم

3. إجراءات الإعداد المنهجية لعمليات اللحام الدقيق

لتحقيق قوة شد متسقة ووصلات خالية من العيوب عند تكوين ماكينة لحام البقع بالليزر النبضيينبغي على المشغلين اتباع تسلسل الإعداد القياسي هذا:

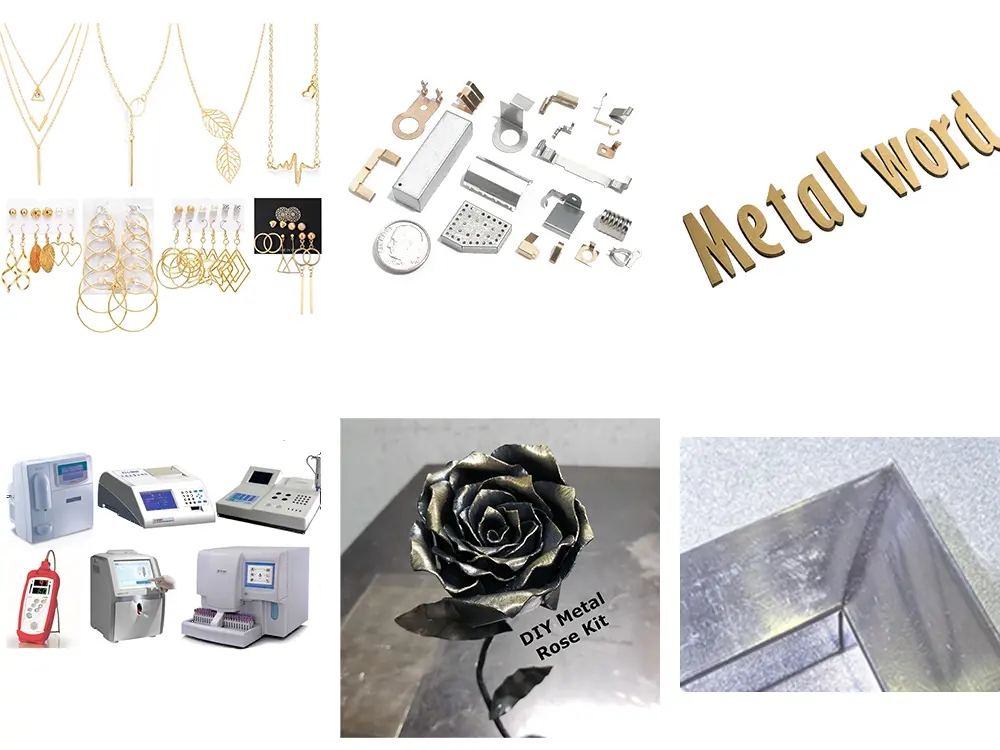

4. التطبيقات الصناعية الأساسية

التحكم الدقيق في طاقة ماكينة لحام البقع بالليزر النبضي مما يجعله لا غنى عنه في العديد من قطاعات التصنيع المتخصصة:

• تصنيع وإصلاح المجوهرات: تعديل مقاسات خواتم البلاتين والذهب والفضة بسلاسة، وإعادة تشكيل أطراف إطار الساعة، وإصلاح الزخارف الدقيقة دون إزالة الأحجار الكريمة الحساسة للحرارة.

• توصيل الأجهزة الإلكترونية والبطاريات: لحام نقاط النيكل على خلايا بطاريات الليثيوم أيون دون نقل الحرارة الضارة إلى النواة الكيميائية الداخلية.

• تجميع الأجهزة الطبية: تغليف الأدوات الجراحية والمناظير الداخلية وأغلفة التيتانيوم لأجهزة تنظيم ضربات القلب بإحكام تام في ظل ظروف غرف نظيفة صارمة.

• إصلاح القوالب بدقة: ترسيب سبائك الأسلاك المتطابقة في الشقوق المجهرية أو ثقوب دبابيس القذف البالية على قوالب الحقن دون حدوث انكماش حراري أو علامات انكماش.

من خلال إقران ماكينة لحام البقع بالليزر النبضي مع Fwincnc بفضل ملحقات التحكم في الحركة والمراقبة البصرية، يحقق المصنعون أداءً عالي الإنتاجية وقابلاً للتكرار في عمليات الربط الدقيق عبر جميع دورات الإنتاج.
