Оценка конкретных Параметры станка для лазерной резки Это основополагающий шаг в согласовании капиталовложений в промышленность с реальными производственными показателями. В высокоточной обработке листового металла и труб производительность оборудования нельзя оценивать только по мощности; она требует систематического анализа оптической физики, кинематических допусков и пневматических контуров управления. Цзинань Allwin CNC Machinery Co., Ltd. (Fwincnc)Наши инженерные матрицы выделяют эти критически важные параметры производительности, чтобы гарантировать, что конфигурации для настольных, наземных и портальных систем соответствуют строгим эксплуатационным требованиям современных производственных центров.
1. Основные параметры станка для лазерной резки: мощность и профиль луча.
Тепловая мощность и распределение энергии волоконного лазера являются основными показателями, определяющими пороговые значения параметров обработки материалов.
Мощность лазера непрерывного излучения (CW)
Мощность лазерного луча (от 1 кВт до сверхмощных систем 30 кВт и более) напрямую определяет максимальную толщину обрабатываемого материала и линейную скорость обработки станка. Например, система мощностью 3 кВт оптимизирует высокоскоростную обработку тонколистовой нержавеющей стали, тогда как для выполнения чистых, без окалины, разрезов листов из углеродистой стали толщиной более 20 мм требуется конфигурация мощностью от 12 до 20 кВт.
Качество пучка и фактор М2

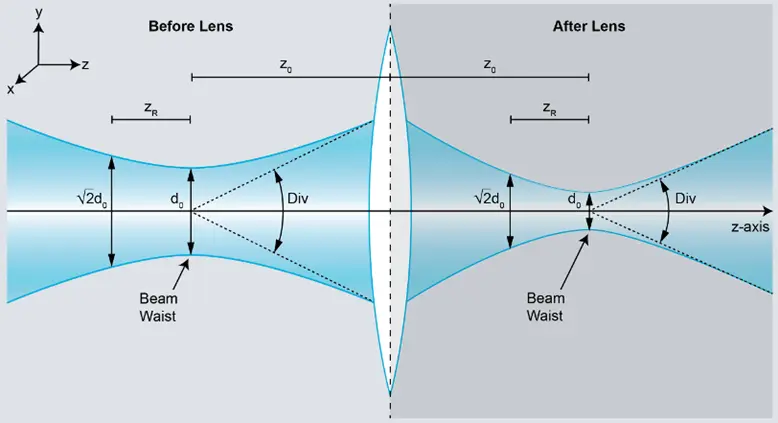

Качество луча определяет, насколько точно лазерный луч может быть сфокусирован на больших расстояниях. Оно измеряется с помощью произведения параметров луча (BPP) или безразмерного коэффициента M2, используя стандартное физическое соотношение:
M2 = (pi * w0 * тета)/лямбда
Где w0 — радиус перетяжки пучка, тета — половинная расходимость по углу, а лямбда — рабочая длина волны (которая составляет 1.06 мкм для волоконных лазеров). Идеальный одномодовый лазер имеет значение M2 меньше или равное 1.1. Более низкое значение M2 приводит к меньшему размеру фокусного пятна, что увеличивает плотность мощности на обрабатываемой детали, сужает ширину пропила и обеспечивает более высокую эффективность обработки высокоотражающих металлов, таких как алюминий и латунь.
2. Кинематические параметры: точность, ускорение и скорость.
Механическая кинематика определяет пространственную точность режущего инструмента при выполнении сложных вложенных траекторий движения инструмента, заданных в системах CAD/CAM.
Максимальная точность позиционирования и перепозиционирования
-
Точность позиционирования: Максимальное механическое отклонение вдоль одной оси на заданной длине перемещения (например, +/- 0.03 мм на 1000 мм).
-
Точность перепозиционирования (повторяемость): Способность станка возвращаться в точно заданную координатную точку при многократных рабочих циклах (обычно +/- 0.02 мм).
Высокая точность достигается за счет интеграции двухприводных серводвигателей переменного тока или линейных двигателей в паре с высокоточными винтовыми реечными передачами на усиленных рамах портала.
Способность к ускорению (перегрузки)
Хотя максимальная скорость резки (измеряемая в метрах в минуту) имеет решающее значение для длинных прямых линий, ускорение (в диапазоне от 0.5G до 2.0G, где 1G = 9.8 м/с²) является параметром, определяющим время цикла при сложных многослойных резах. Высокое ускорение позволяет осям станка быстро достигать заданной скорости подачи после выполнения крутых поворотов, предотвращая локальное накопление тепла и повреждение кромок.
3. Параметры оптической системы и динамика автофокусировки
Конструкция режущей головки обеспечивает физическое взаимодействие между кабелем для передачи когерентного света и исходным материалом.
Выбор фокусного расстояния и динамическое слежение
Выбор фокусного расстояния фокусирующей линзы (обычно 125 мм, 150 мм или 200 мм) определяет глубину резкости и размер фокусного пятна. В современных промышленных станках используются моторизованные автофокусные режущие головки. Контроллер ЧПУ динамически регулирует положение линзы с точностью до +/- 0.01 мм в зависимости от толщины материала, смещая точку фокусировки ниже поверхности при кислородно-углеродистой резке стали или удерживая ее ближе к поверхности при обработке нержавеющей стали в азотной среде.
Технические параметры лазерного станка для резки и матрица его промышленного применения
| Категория параметра | Конкретный технический показатель | Доминирующее влияние производства | Структурная конфигурация Fwincnc |
| Оптический Источник | Волоконно-оптический лазерный сердечник мощностью 6–20 кВт | Регулировка скорости резки на толстых пластинах | Интегрированные лазерные генераторы Raycus / IPG |
| кинематика | Повторяемость +/- 0.02 мм | Взаимозаменяемость размеров компонентов | Высокопрочные закаленные рамы для портальных конструкций |
| Динамика движения | Ускорение от 1.2G до 1.5G | Снижение износа при поворотах малого радиуса в зависимости от скорости вращения педалей. | Комплекты сервоприводов переменного тока Yaskawa / Delta |
| Пневматика | Двухконтурная газовая сеть 0.1–25 бар | Удаление шлака; контроль окисления кромок. | Пропорциональный клапан с ЧПУ для регулирования давления |
4. Поддержка газодинамики и пневматического управления.
Параметры вспомогательного газа напрямую влияют на химическую термодинамику границы пропила и имеют решающее значение для общего результата. Лазерная режущая машина Параметры оптимизация.
Система ЧПУ должна быть оснащена двухканальными газопроводами с использованием автоматизированных пропорциональных клапанов для динамического регулирования давления между кислородом низкого давления (0.5–5 бар) и азотом высокого давления или сжатым воздухом (10–25 бар). Кислород способствует экзотермической реакции при резке толстой углеродистой стали, тогда как азот обеспечивает холодную, инертную продувку, которая удаляет расплавленный металл из пропилов нержавеющей стали и алюминия, создавая яркую, без оксидов поверхность, не требующую вторичной шлифовки перед сваркой. Параметры станка для лазерной резки Параметры станка для лазерной резки Параметры станка для лазерной резки Параметры станка для лазерной резки Параметры станка для лазерной резки Параметры станка для лазерной резки
