Станок для лазерной резки H-образным лучом: мощные волоконно-оптические лазерные решения с заземлением на направляющую.
Станок для лазерной резки H-образным лучом Это мощный волоконный лазерный резак для направляющих рельсов, специально разработанный для обработки сверхбольших двутавровых и H-образных балок, обеспечивающий бескомпромиссную стабильность и 3D-точность при изготовлении тяжелых стальных конструкций.
-
- Сверхбольшая наземная железнодорожная архитектураВозможность расширения до бесконечности с ультравысокой несущей способностью, специально разработанная для тяжелых двутавровых балок и листового металла больших размеров.
- Специализированная обработка профилейУсовершенствованные алгоритмы ЧПУ, оптимизированные для двутавровых балок, уголков и швеллеров, обеспечивают возможность резки сложных пересекающихся линий.
- Высокая мощность (12 кВт – 20 кВт): Беспрепятственно разрезает толстостенную конструкционную сталь с высокой точностью и минимальной тепловой деформацией.
- Пятиосевая 3D-режущая головка (опционально): Поддерживает многоугловую фаску и резку сложной геометрии на полках и стенках балок за одну установку.
- Стабильность промышленного уровняКонструкция с независимыми направляющими отделяет станину станка от нагрузки материала, обеспечивая нулевую потерю точности, вызванную вибрацией.
Подробное введение продукта
Станок для лазерной резки Fwincnc H-Beam Это идеальное решение для современной отрасли стальных конструкций и строительства. По мере усложнения инфраструктурных проектов традиционные методы распиловки и сверления двутавровых и двухгранных балок устаревают. Наша система направляющих разработана для обработки самых сложных конструктивных элементов с такой скоростью и точностью, которые недоступны при традиционной механической обработке.
Станок для лазерной резки H-образным лучом: разработка для тяжелых конструкционных стальных конструкций.

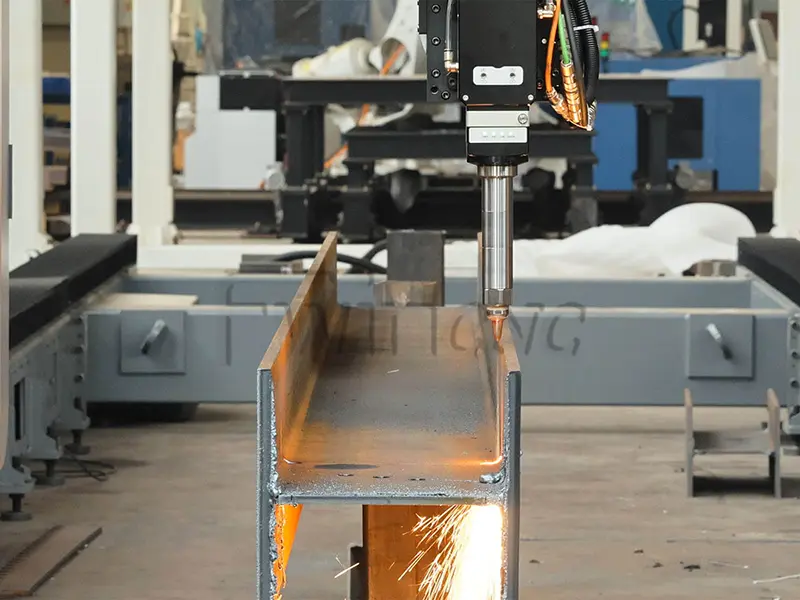

В отличие от стандартных настольных или портальных лазеров, этот Станок для лазерной резки H-образным лучом Данная конструкция рассчитана на обработку огромных промышленных двутавровых балок. Благодаря установке системы перемещения на независимых высокоточных напольных направляющих, машина не ограничена грузоподъемностью традиционного стола. Это позволяет обрабатывать балки длиной более 12 метров и весом в несколько тонн, что делает ее незаменимым инструментом для судостроительных верфей, мостостроителей и производителей стальных каркасов высотных зданий.
Расширенные возможности 3D-обработки станка для лазерной резки H-образным лучом.

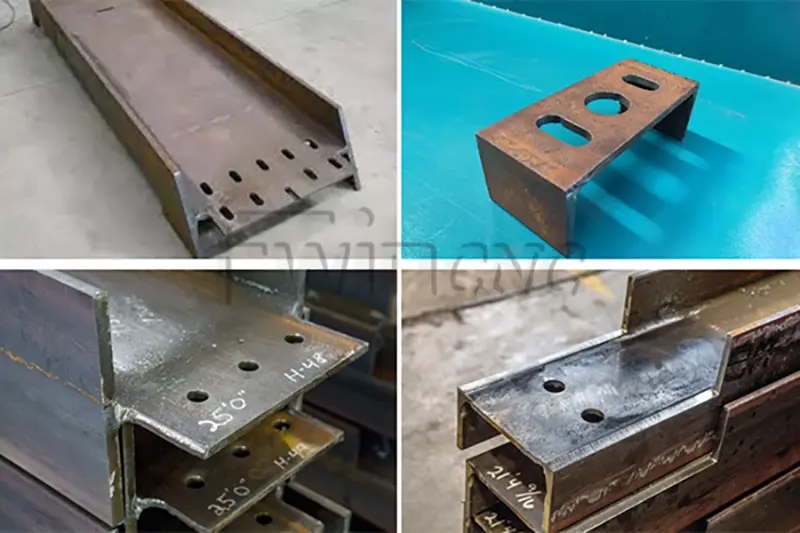

Сложность резки двутавровых балок заключается в различной толщине и сложной взаимосвязи между стенкой и полками. Наша Станок для лазерной резки H-образным лучом Используется специализированное программное обеспечение для 3D-резки, которое автоматически компенсирует допуски луча. Независимо от того, выполняете ли вы сверление отверстий под болты, нарезку пазов или сложную обработку торцов для подготовки к сварке, лазер поддерживает постоянную точку фокусировки. Это гарантирует, что каждый двутавровый или двутавровый профиль будет «готов к сварке» сразу после резки, что значительно снижает необходимость в дополнительной ручной шлифовке.
Эффективность и рентабельность инвестиций в металлообработку
В мире тяжелой промышленности время является наиболее значительной статьей расходов. Один-единственный направляющий рельс Fwincnc Ground Rail Станок для лазерной резки H-образным лучом Этот станок может заменить несколько ленточных пил, сверлильных станков и ручных станций для газовой резки. Интеграция всех этих процессов в единый рабочий процесс ЧПУ избавляет от логистических проблем, связанных с перемещением тяжелых балок между различными станками. Мощный волоконный лазер (доступна мощность до 30 кВт) обеспечивает обработку стали толщиной даже 50 мм с чистой и гладкой поверхностью, значительно снижая стоимость резки и ускоряя сроки выполнения проекта.
Непревзойденная долговечность и возможность настройки
Компания Fwincnc, расположенная в Цзинане, центре китайского производства станков с ЧПУ, предлагает услуги по «специальной настройке оборудования». Мы можем адаптировать длину направляющих, мощность лазера и системы управления лучом в соответствии с планировкой вашего производственного цеха. Усиленная конструкция и пылезащитные компоненты трансмиссии рассчитаны на круглосуточную работу в суровых промышленных условиях, гарантируя, что ваши инвестиции будут оставаться продуктивными на протяжении десятилетий.
| 1 | Диапазон резки двутавровых балок | Высота B≤500 мм |
| Ширина H≤1500 мм | ||
| Длина L≤12000 мм*2 | ||
| 2 | мощность лазера | 12KW / 20KW / 30KW |
| 3 | X Перемещение по оси | 28000 мм |
| 4 | Перемещение по оси Y | 3000 мм |
| 5 | Перемещение по оси Z | 1000 мм |
| 6 | Перемещение по осям A/B (ось вращения) | ± 90 ° |
| 7 | Угол скоса | 45° |
| 8 | Максимальная скорость позиционирования X/Y/Z | 60 м/мин |
| 9 | Точность позиционирования X/Y/Z | ≤0.1mm |
| 10 | Точность резки | ≤0. 5мм |
Подробные поля приложения
- Стальная конструкцияТочная резка двутавровых и стропильных балок для высотных зданий, складов и промышленных ангаров.
- МостостроениеИзготовление высокопрочных конструктивных элементов и опорных балок со строгими допусками.
- судостроениеОбработка крупногабаритных уголковых профилей, швеллеров и толстостенных листов для корпусных конструкций и палуб.
- Нефтегазовая инфраструктураСоздание сложных пересекающихся разрезов для морских платформ и опор для тяжелых трубопроводов.
- Горнодобывающая промышленность и тяжелое машиностроениеПроизводство рам для экскаваторов, кранов и специализированного оборудования для подземной добычи полезных ископаемых.
Переосмыслите производство металлоконструкций с помощью нашего станка для лазерной резки Н-образным лучом.
Мы специализируемся на предоставлении комплексных решений для тяжелой металлургической промышленности, от установки оборудования до высокоуровневого обучения работе с ЧПУ. Отправьте свой запрос сегодня, чтобы получить техническую консультацию и прямое заводское предложение на наши системы резки двутавровых балок!
